엘리베이터 슬라이딩 가이드 슈: 유형, 선택 및 비교 가이드

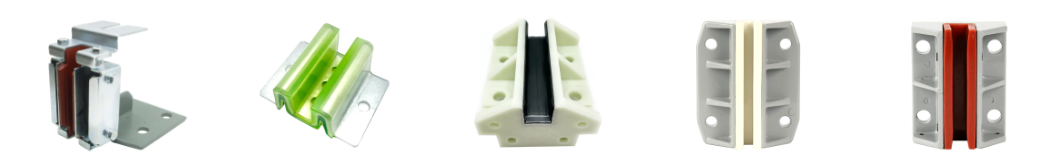

일반적인 유형 및 특성

엘리베이터 슬라이딩 가이드 슈는 일반적으로 레일의 불규칙성을 어떻게 흡수하는지와 접점에 사용되는 라이너 재료에 따라 분류됩니다. 이러한 유형 중에서 선택하면 승차감, 소음 수준 및 라이너 교체 빈도에 영향을 미치므로 차이점을 이해하는 것이 모든 엘리베이터 부품 구매자의 실질적인 첫 번째 단계입니다.

라이너 소재는 마찰 동작, 소음 수준 및 마모율을 직접적으로 결정하므로 각 유형 내에서 가장 중요한 특성 중 하나입니다. 일반적인 라이너 소재로는 표준 나일론, 오일이 내장된 자체 윤활 나일론, 폴리옥시메틸렌(포엠) 등이 있으며, 각각은 내마모성, 소음 감쇠 및 비용 효율성이 서로 다른 균형을 이루고 있습니다. 슈 유형과 라이너 소재의 올바른 조합을 선택하는 것은 일반적으로 엘리베이터 속도, 차량 중량 및 레일 상태에 따라 결정되며 이에 대해서는 아래 선택 섹션에서 자세히 설명합니다.

작동 원리 및 구조

안 elevator sliding guide shoe works by maintaining continuous contact between a replaceable liner and the guide rail as the car or counterweight travels vertically, constraining lateral movement while allowing free vertical motion. The structure is intentionally simple, which is part of why sliding guide shoes remain a reliable, widely specified component across the elevator industry.

작동 중에 레일 접촉 채널은 T자형 가이드 레일의 헤드 주위를 감싸며, 라이너는 차량이 움직일 때 모든 접촉 표면의 마찰을 흡수합니다. 스프링 장착 설계에서 스프링 요소는 라이너가 약간 안쪽과 바깥쪽으로 움직일 수 있도록 하여 차량 프레임에 심한 충격을 전달하지 않고 작은 레일 정렬 불량을 보상합니다. 라이너는 주요 마모 구성 요소이기 때문에 그 재료와 두께는 승차감이나 레일 접촉 무결성에 영향을 미치기 전에 검사하고 교체할 수 있는 예측 가능하고 점차적으로 마모되는 표면을 제공하도록 설계되었습니다.

적용 시나리오 및 선택 기준

엘리베이터 슬라이딩 가이드 슈는 승객용 엘리베이터, 화물용 엘리베이터 및 평형추 어셈블리에 적용되며 주로 엘리베이터 정격 속도, 차량 하중 및 가이드 레일 프로필에 따라 올바른 구성이 결정됩니다. 이러한 변수를 올바르게 일치시키면 승차감, 소음 수준 및 유지 관리 팀이 라이너 교체 일정을 잡아야 하는 빈도에 영향을 미칩니다.

정격 속도는 일반적으로 가이드 슈 선택에 가장 큰 영향을 미치는 요소입니다. 속도가 높을수록 레일 접촉 이벤트의 빈도와 전달된 진동에 대한 승객의 민감도가 모두 증가하기 때문입니다. 아래 도넛 차트는 엘리베이터 사용 사례 전반에 걸쳐 슬라이딩 가이드 슈가 가장 일반적으로 적용되는 일반적인 대표적인 분할을 보여줍니다. 이는 건물 포트폴리오 또는 차량 전반에 걸쳐 일반적인 수요 패턴을 평가할 때 유용한 맥락입니다.

차트를 검토하기 전, 실제 비율은 지역, 건물 유형, 엘리베이터 연령에 따라 다르기 때문에 아래 수치는 정확한 시장 측정보다는 일반적인 대표 패턴으로 읽어야 합니다. 차트는 일반적인 슬라이딩 가이드 슈 사용을 저속 및 중속 승객용 엘리베이터, 화물 및 화물용 엘리베이터, 속도 등급에 따른 균형추 어셈블리, 현대화 또는 개조 교체 프로젝트 등 4가지 광범위한 범주로 나눕니다. 이러한 종류의 분석은 더 높은 듀티 사이클에서 실행되는 화물 애플리케이션과 승객 애플리케이션 간에 라이너 재료 선택 기준이 왜 그렇게 다른지 설명하는 데 도움이 됩니다.

이 대표적인 분류에서 가장 큰 부분은 저속 및 중속 승객용 엘리베이터입니다. 이는 정격 속도가 슬라이딩 접촉에 대한 편안한 작동 범위 내에서 유지되는 주거용 및 상업용 건물 전반에 걸쳐 슬라이딩 가이드 슈즈가 얼마나 광범위하게 지정되는지를 반영합니다. 화물 및 화물 엘리베이터는 일반적으로 롤러 가이드 슈와 관련된 부드러운 승차 특성보다 내하중 내구성을 우선시하기 때문에 다음으로 큰 부문을 형성합니다. 균형추 조립품은 균형추의 승차감이 승객에게 덜 중요하기 때문에 자동차 자체가 롤러 가이드 슈로 업그레이드된 엘리베이터에서도 슬라이딩 가이드 슈가 균형추에 일반적으로 사용되기 때문에 의미 있는 공유로 나타납니다. 현대화 및 개조 프로젝트는 노후화된 엘리베이터 전체의 지속적인 교체 주기를 반영하여 규모는 작지만 꾸준한 점유율을 나타냅니다. 또한 이 패턴은 개조 프로젝트가 여러 원래 브랜드의 기존 OEM 장착 구성과 일치해야 하는 경우가 많기 때문에 많은 엘리베이터 부품 제조업체가 광범위한 브래킷 스타일을 유지하는 이유를 설명합니다. 대형 엘리베이터 포트폴리오를 감독하는 시설 관리자는 내부적으로 이러한 종류의 사용 분할을 추적하는 것이 유용하다는 것을 알게 됩니다. 이는 어떤 라이너 재료와 브래킷 유형이 교체량이 가장 많을지 예측하는 데 도움이 되기 때문입니다. 특정 엘리베이터가 어느 세그먼트에 속하는지 파악하는 것은 안내 신발 제조업체 또는 공급업체에 견적을 요청하기 전에 실용적인 첫 번째 단계입니다.

슬라이딩 가이드 슈즈와 롤러 가이드 슈즈의 상세 비교

슬라이딩 가이드 슈와 롤러 가이드 슈는 모두 엘리베이터 카를 가이드 레일에 정렬되도록 유지하지만 메커니즘, 승차 특성 및 유지 관리 프로필이 크게 다릅니다. 이러한 차이점을 이해하면 구매자가 특정 엘리베이터의 정격 속도 및 듀티 사이클에 대해 잘못된 구성 요소 유형을 지정하는 것을 방지하는 데 도움이 됩니다.

라이너 소재는 슬라이딩 가이드 슈 자체의 또 다른 주요 비교 포인트입니다. 서로 다른 폴리머 라이너는 유사한 작동 조건에서 서로 다른 마모 수명을 제공하기 때문입니다. 아래의 누적 세로 막대형 차트는 내마모성과 소음 감쇠 성능이라는 두 가지 작동 요소에 걸쳐 세 가지 일반적인 라이너 소재의 상대적인 서비스 기여도를 비교하여 각 소재가 이 두 가지 특성을 어떻게 교환하는지에 대한 종합적인 보기를 제공합니다.

차트를 보기 전에 실제 마모 ​​수명과 소음 수준은 레일 상태, 윤활 방식, 엘리베이터 사용 주기에 따라 크게 달라지므로 표시된 값은 모든 설치에 대한 고정 보증이 아니라 일반적인 상대 비교를 나타냅니다. 비교된 세 가지 재료는 표준 나일론, 오일 내장 자기 윤활 나일론 및 POM입니다. 각 열은 상대적인 내마모성 기여도와 상대적인 소음 감쇠 기여도를 나타내는 두 개의 스택 세그먼트로 분할되므로 총 열 높이는 결합된 두 요소에 대한 전반적인 상대적 성능을 반영합니다.

차트는 표준 나일론에서 오일 내장 나일론, POM으로의 명확한 진행을 보여 주며, 소재가 더욱 전문화됨에 따라 내마모성과 소음 감쇠 측면에서 총 컬럼 높이가 증가합니다. 표준 나일론은 일반적으로 세 가지 중에서 가장 기본적인 성능 프로필을 제공하므로 구성 요소 비용 효율성이 라이너 수명 연장의 이점보다 더 중요한 화물 및 낮은 듀티 사이클 응용 분야에서 여전히 일반적으로 사용됩니다. 오일이 내장된 자체 윤활 나일론은 내장된 윤활제가 접촉점의 표면 마찰을 줄여 소음 감쇠를 어느 정도 향상시키기 때문에 내마모성이 크게 향상되었습니다. POM은 더 높은 고유 강성과 치수 안정성으로 인해 이 비교에서 가장 강력한 결합 성능을 보여주며, 이는 더 긴 서비스 간격 동안 레일과 일관된 접촉 형상을 유지하는 데 도움이 됩니다. 이러한 진행 상황은 표준 나일론이 수요가 낮은 응용 분야에서는 여전히 합리적인 선택임에도 불구하고 엘리베이터 현대화 프로젝트와 높은 듀티 사이클 승객용 엘리베이터가 표준 나일론 대신 POM 또는 오일 내장 나일론 라이너를 자주 지정하는 이유를 보여줍니다. 소음 감쇠 성능은 라이너 재료 자체가 아닌 스프링 교정 및 레일 정렬의 영향도 받으므로 적절한 설치 및 조정 방법과 함께 라이너 선택을 고려해야 합니다. 라이너 옵션을 비교하는 유지 관리 팀은 여기에 표시된 것과 같은 일반적인 재료 비교에만 의존하기보다는 특정 엘리베이터 속도 및 듀티 사이클에 대한 예상 마모 수명에 대한 제조업체 지침을 요청해야 합니다. 라이너 교체는 일상적인 유지 관리 작업이기 때문에 많은 구매자는 재고 및 교체 계획을 단순화하기 위해 전체 제품군에서 단일 라이너 재료를 표준화합니다.

가이드 슈 및 레일 속도 호환성에 대한 업계 동향

엘리베이터 정격 속도가 일반적으로 새로운 설치에서 증가하는 추세에 따라 가이드 슈 유형과 레일 속도 간의 관계가 사양 논의에서 점점 더 중요한 부분이 되었습니다. 아래의 분산형 차트는 측정된 특정 데이터 세트가 아닌 일반적인 업계 관찰을 기반으로 슬라이딩 및 롤러 가이드 슈 사용이 엘리베이터 정격 속도 범위에 어떻게 분포하는 경향이 있는지에 대한 일반적인 설명 보기를 제공합니다.

차트를 검토하기 전에 개별 건물 요구 사항, 레일 품질 및 승차감 기대치가 이 일반적인 패턴을 벗어나는 가이드 슈 유형으로 특정 프로젝트를 전환할 수 있다는 점을 강조할 가치가 있습니다. 차트의 각 지점은 슬라이딩 가이드 슈 응용 프로그램이 롤러 가이드 슈 응용 프로그램과 관련하여 클러스터되는 경향이 있는 위치를 설명하기 위해 가로 축에 정격 속도, 세로 축에 상대 승차 요구 우선 순위로 표시된 일반적인 응용 프로그램 예를 나타냅니다.

산점도 패턴은 밝은 색상의 슬라이딩 가이드 슈 애플리케이션이 차트에서 저속, 낮은 승차감 우선 순위 영역 쪽으로 클러스터링되는 반면, 더 어두운 색상의 롤러 가이드 슈 애플리케이션은 더 빠른 속도, 높은 승차감 우선 순위 영역 쪽으로 클러스터링되는 것을 보여줍니다. 이 클러스터링은 마찰 관련 진동 및 열 발생이 관리 가능한 범위 내에 있기 때문에 낮은 속도에서도 슬라이딩 접촉이 완전히 적절하게 유지되는 일반적인 산업 패턴을 반영합니다. 정격 속도가 증가함에 따라 특히 상업용 건물과 고층 여객 건물에서 승차감에 대한 기대치가 높아지며, 이로 인해 더 빠른 이동 속도에서 마찰 관련 진동을 줄이는 롤러 가이드 슈즈에 대한 사양 선호도가 이동합니다. 레일 품질, 건물 사용 패턴, 현대화 예산과 같은 요소도 역할을 하기 때문에 속도만으로는 선택을 완전히 결정할 수 없는 실제 프로젝트를 반영하는 두 가지 가이드 신발 유형이 모두 나타나는 차트 중앙에 눈에 띄는 전환 영역이 있습니다. 이 전환 영역은 중속 엘리베이터가 자동으로 하나의 가이드 슈 유형으로 제한되지 않고 속도만이 아닌 여러 요인의 조합으로 평가되어야 함을 보여주기 때문에 사양 팀에게 중요한 시사점입니다. 또한 일부 엘리베이터 제조업체와 현대화 계약업체가 롤러 가이드 슈가 일반적인 속도, 특히 비용 효율성과 기계적 단순성이 우선시되는 경우에도 스프링 장착 및 복합 라이너 유형을 포함하여 잘 설계된 슬라이딩 가이드 슈를 계속 지정하는 이유를 설명합니다. 혼합 속도 엘리베이터를 관리하는 구매자의 경우 이 패턴은 엘리베이터 슬라이딩 가이드 슈 제조업체 또는 공급업체에 견적을 요청하기 전에 가능한 가이드 슈 유형별로 장치를 그룹화하는 데 유용한 시작점이 됩니다.

이러한 종류의 애플리케이션 매칭 작업은 여러 엘리베이터 브랜드와 속도 등급에 걸쳐 폭넓은 실무 경험을 보유한 제조업체의 도움을 받습니다. Ningbo Yinzhou Fukangda Elevator Parts Factory는 2006년에 설립되어 절강성 닝보시 Yinzhou 지구 Da'ao 산업 단지에 본사를 두고 있으며 슬라이딩 가이드 슈즈를 포함한 엘리베이터 부품의 연구, 개발, 생산 및 판매를 전문으로 하는 엘리베이터 부품 제조업체이자 공장입니다. 회사의 생산 센터는 성숙한 조립 생산 라인 및 검사 절차와 함께 다양한 하드웨어 및 플라스틱 처리 장비를 운영하여 공급 전반에 걸쳐 일관된 정밀도와 품질을 지원합니다. 운영 기간 동안 회사는 Hitachi, Mitsubishi, Otis, Thyssen, Guangri, Kangli, Asia Pacific, Suzuki 등의 유명 엘리베이터 브랜드와 협력 경험을 쌓아왔습니다. 이는 다양한 엘리베이터 시스템에 사용되는 브래킷 구성 및 레일 프로파일에 대한 폭넓은 친숙성을 반영하며, 이는 특히 혼합 브랜드 엘리베이터 함대와 관련된 현대화 및 개조 프로젝트와 관련이 있습니다.

장기간 안정적인 작동을 위한 유지 관리 지침

정기적인 검사와 시기적절한 라이너 교체 덕분에 슬라이딩 가이드 슈는 엘리베이터의 사용 수명 동안 일관되게 성능을 발휘할 수 있습니다. 라이너는 마모 부품으로 설계되었기 때문에 구조화된 검사 일정은 일반적으로 조치를 취하기 전에 눈에 띄는 승차감 품질 문제를 기다리는 것보다 더 효과적입니다.

1. 라이너 두께와 표면 상태를 정기적으로 검사하여 레일 정렬 불량이나 과도한 스프링 압력을 나타낼 수 있는 고르지 않은 마모가 있는지 확인하십시오.
2. 부적절한 윤활은 슬라이딩형 슈의 라이너 마모를 가속화하므로 엘리베이터의 작동 요구 사항에 따라 레일 윤활이 적용되고 유지되는지 확인하십시오.
3. 스프링이 장착된 신발의 스프링 장력과 간격을 확인하여 제조업체가 지정한 조정 범위 내에 있는지 확인하세요.
4. 눈에 띄는 증상이 나타나기 전에 라이너 마모, 레일 정렬 불량 또는 느슨해진 장착 브래킷을 알리는 작동 중 비정상적인 소음이나 진동이 있는지 들어보십시오.
5. 시간이 지남에 따라 진동으로 인해 자동차와 균형추 가이드 슈 어셈블리의 패스너가 점차 느슨해질 수 있으므로 장착 브래킷 볼트가 적절한 토크로 유지되는지 확인하십시오.
6. 레일 접촉이 손상될 때까지 기다리지 말고 마모가 제조업체의 권장 최소 두께에 가까워지면 적극적으로 라이너를 교체하십시오.

시간이 지남에 따라 라이너 두께 측정값을 기록하는 간단한 검사 로그를 유지하면 예상치 못한 마모에 대응하는 대신 교체 시기를 예측하고 예비 부품 재고를 계획하는 것이 더 쉬워집니다. 라이너 교체는 일반적으로 롤러 가이드 슈 베어링 서비스에 비해 일상적이고 복잡성이 낮은 작업이기 때문에 많은 유지 관리 팀에서는 이를 표준 정기 서비스 방문의 일부로 처리합니다. 일관된 제품 품질과 쉽게 사용할 수 있는 교체 라이너를 제공하는 엘리베이터 슬라이딩 가이드 슈 제조업체와 협력하면 일상적인 유지 관리 중에 엘리베이터가 작동하지 않는 시간을 최소화하는 데 도움이 됩니다.
