롤러 가이드 슈 또는 슬라이딩 가이드 슈(유형이 적용됨)
짧은 대답은 엘리베이터 롤러 가이드 슈 중~고층 건물의 고속 승객용 엘리베이터에 더 적합합니다. 엘리베이터 슬라이딩 가이드 슈 화물용 엘리베이터와 저속 승객용 엘리베이터의 표준 선택입니다. 둘 다 엘리베이터 가이드 슈 유형의 더 넓은 범주에 속하며 올바른 선택은 거의 전적으로 자동차 속도, 하중 패턴 및 건물에 실제로 필요한 승차감의 부드러움 정도에 따라 달라집니다.
가이드 슈는 엘리베이터 가이드 레일과 카 또는 균형추 사이에 위치하여 이동 중에 편향, 기울어짐 또는 흔들림 없이 레일을 따라 위아래로 엄격하게 움직입니다. 이 단일 구성 요소는 승차감, 레일 마모 및 서비스 수명 동안 엘리베이터 시스템에 필요한 유지 관리 수준에 직접적인 영향을 미칩니다.
가이드 슈가 실제로 샤프트 내부에서 작동하는 방식
유형에 관계없이 모든 가이드 슈는 세 가지 핵심 부품, 즉 레일과 접촉하는 슈 라이닝, 가이드 레일 본체, 어셈블리를 자동차 프레임이나 균형추 프레임에 고정하는 가이드 슈 시트로 제작됩니다. 슬라이딩 디자인의 경우 상단 부분에는 신발 라이닝과 레일 표면 사이에 윤활유를 공급하는 오일 컵이 장착되어 마찰을 줄이고 라이닝 수명을 연장할 수 있습니다.
핵심 구성 요소 개요
- 신발 안감, 가이드 레일과 직접 접촉하는 마모면
- 가이드 레일 본체, 샤프트를 통과하는 수직 강철 트랙
- 가이드 슈 시트, 슈를 자동차 또는 균형추에 연결하는 브래킷
- 라이닝과 레일 접점을 윤활하기 위해 슬라이딩 유형에 존재하는 오일 컵
이러한 부품이 조립되고 정렬되면 가이드 슈는 자동차 프레임을 단일 수직 경로로 제한합니다. 이것이 바로 설치 중 정렬 정확도가 슈 자체의 재료 품질만큼 중요한 이유입니다.

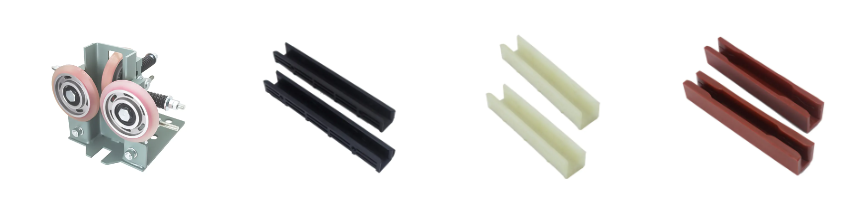

롤러 가이드 슈 구조 및 성능이 가장 뛰어난 곳
롤러 가이드 슈는 고정식 슬라이딩 라이닝을 가이드 레일 표면을 가로지르는 대신 가이드 레일 표면을 따라 굴러가는 회전 휠 세트로 대체합니다. 접점이 미끄러지기보다는 굴러가기 때문에 마찰이 급격하게 떨어지며, 이로 인해 차량이 실내로 전달되는 진동이 눈에 띄게 줄어들면서 더 빠른 속도로 주행할 수 있습니다.
이러한 롤링 접촉이 주요 이유입니다. 롤러 가이드 슈 제조업체 일반적으로 속도와 승차감이 함께 향상되는 고층 건물의 승객용 엘리베이터를 대상으로 합니다. 롤러 가이드 슈즈는 기존 가이드 레일을 변경하지 않고 오래된 엘리베이터를 더 빠른 승객 장치로 업그레이드하는 현대화 프로젝트에서도 일반적입니다.
| 특징 | 일반적인 행동 |
|---|---|
| 연락 유형 | 레일 표면을 따라 롤링 휠 접촉 |
| 마찰 수준 | 낮음, 고속에서 열 축적 감소 |
| 윤활 필요 | 최소한의 휠 베어링은 정기적인 점검만 필요합니다. |
| 공통설정 | 중~고층 승객용 엘리베이터 |
슬라이딩 가이드 슈 구조 및 성능이 가장 뛰어난 곳
슬라이딩 가이드 슈는 고정 라이닝이 레일을 가로질러 굴러가는 대신 레일과 지속적으로 접촉하도록 유지합니다. 이 디자인은 레일에 대해 견고한 위치를 유지하는 고정 슬라이딩 가이드 슈와 스프링 장착 메커니즘을 사용하여 작은 레일 불규칙성을 흡수하고 차량에 전달되는 충격을 줄이는 탄성 슬라이딩 가이드 슈의 두 가지 형태로 제공됩니다.
고정 슬라이딩 가이드 슈는 주로 화물용 엘리베이터에 사용되며, 슈 양쪽의 간격이 일정하게 유지되어야 하며 라이닝과 레일 상단 표면 사이의 간격은 일반적으로 다음 범위로 유지됩니다. 0.5~2밀리미터 . 균일하지 않은 적재로 인해 가이드 슈 어셈블리에 반복적인 측면 압력이 가해지기 때문에 이렇게 단단하고 일관된 간격은 화물 운송에 더욱 중요합니다.
고정형과 탄성 슬라이딩형
- 고정 슬라이딩 가이드 슈, 견고한 장착, 일반적으로 화물 엘리베이터와 짝을 이룸
- 저속 승객용 엘리베이터에 일반적으로 사용되는 탄성 슬라이딩 가이드 슈, 스프링 지지 라이닝
- 두 가지 유형 모두 신발 상단의 오일 컵을 사용하여 안감에 윤활유를 공급합니다.
- 두 유형 모두 낮은 이동 속도로 작동하는 중층 및 고층 건물에 적합합니다.
구매자가 비교하는 슬라이딩 가이드 신발 공급 업체 롤러 기반 옵션에 비해 일반적으로 슬라이딩 유형은 라이닝이 예측 가능하게 마모되고 교체 간격이 일상적인 서비스를 중심으로 계획하기 쉽기 때문에 느린 시스템에서 유지 관리하는 데 비용이 적게 듭니다.
롤러형과 슬라이딩형의 속도범위 비교
속도 성능은 두 가지 엘리베이터 가이드 슈 유형 사이의 가장 명확한 구분선입니다. 아래 차트는 승객 및 화물 엘리베이터 프로젝트 전반에 걸쳐 각 유형이 일반적으로 일치하는 일반적인 속도 범위를 보여줍니다.
실제 천장은 가이드 슈만이 아니라 전체 엘리베이터 시스템 설계에 따라 달라지기 때문에 이러한 범위는 고정된 제한이 아닌 일반적인 산업 패턴입니다. 그럼에도 불구하고, 이 패턴은 왜 롤러 가이드 슈즈가 고속 및 고층 승용차를 지배하는 반면 슬라이딩 유형은 화물 및 저층 건물에서 일반적으로 남아 있는지 설명합니다.
가이드 슈 유형에 따른 여유 공차 차이
신발 안감과 레일 사이의 간격은 자동차가 좌우로 움직이는 정도에 직접적인 영향을 미칩니다. 더 단단하고 일관된 간격은 일반적으로 진동을 감소시키지만 더 정확한 설치 및 레일 정렬이 필요합니다.
롤러 가이드 슈는 휠이 레일에 대해 일정한 구름 접촉을 유지하기 때문에 더 좁은 유효 간격으로 작동하는 경향이 있는 반면, 슬라이딩 슈는 작은 작업 간격으로 설정되어 이동 중에 라이닝이 레일 표면에 달라붙지 않습니다.
고층 빌딩의 롤러 가이드 슈즈 채택 패턴
새로운 건설 및 현대화 프로젝트를 통해 건물 높이와 엘리베이터 이동 속도가 증가함에 따라 수요는 승용차용 롤러 기반 시스템으로 꾸준히 이동했습니다. 아래 선은 고정된 통계가 아닌 일반적인 방향 추세를 반영합니다.
이러한 변화는 주로 엘리베이터 업계 논의 전반에 걸쳐 일관되게 보고된 두 가지 요인, 즉 승객 건물의 승차감에 대한 기대 증가와 전체 철도 시스템을 교체하지 않고 차량 속도를 높이는 현대화 프로젝트의 증가에 의해 주도되었습니다.
주요 선택 요소에 따른 성능 비교
롤러와 슬라이딩 디자인 중에서 선택하는 것은 속도만을 기준으로 선택하기보다는 여러 가지 성능 요소를 함께 고려하는 것으로 귀결되는 경우가 많습니다. 아래의 방사형 차트는 구매자가 일반적으로 평가하는 5가지 요소에 대해 두 가지 유형을 비교합니다.
롤러 가이드 슈즈는 일반적으로 속도 성능, 승차감 부드러움 및 소음 제어에서 더 높은 점수를 받는 반면, 슬라이딩 가이드 슈는 유지 관리 단순성 및 화물 작업에 대한 화물 처리 측면에서 더 높은 점수를 받는 경향이 있습니다. 이는 화물 엘리베이터가 여전히 고정 슬라이딩 설계에 크게 의존하는 이유입니다.
장기적 성능에 영향을 미치는 설치 요구 사항
올바른 설치는 가이드 슈 유형이 엘리베이터 수명 동안 의도한 대로 작동하는지 여부를 결정합니다. 상부 가이드 슈와 하부 가이드 슈는 장착 후 동일한 수직선에 설치되어야 하며, 그 사이에 기울어짐이나 뒤틀림이 없어야 하며, 둘 다 안전 조 어셈블리의 중심과 정렬되어야 합니다.
특히 화물 엘리베이터에 사용되는 고정식 슬라이딩 가이드 슈의 경우 슈 양쪽의 여유 공간은 전체 이동 길이에 걸쳐 일정하게 유지되어야 하며 라이닝과 레일 상단 표면 사이의 간격은 일반적으로 가이드 슈 내에서 유지됩니다. 0.5~2밀리미터 앞서 설명한 범위. 어느 방향에서든 이 간격이 잘못되면 고르지 않은 마모나 거친 승차감으로 빠르게 나타나는 경향이 있습니다.
확인해야 할 설치 체크포인트
- 단일 수직선에 정렬된 상단 및 하단 신발
- 가이드 슈 시트 전체에 눈에 띄는 뒤틀림이나 뒤틀림이 없습니다.
- 차량 및 균형추 양쪽의 안전 조를 중심으로 정렬
- 전체 레일을 따라 유지되는 일관된 측면 간격
- 슬라이딩 슈즈에 오일컵이 채워져 제대로 작동함
건물 및 엘리베이터 사용에 적합한 가이드 슈 유형
건물 프로필과 엘리베이터 임무가 명확해지면 엘리베이터 롤러 가이드 슈와 엘리베이터 슬라이딩 가이드 슈 중에서 선택하는 것이 간단해집니다. 아래 표에는 구매자와 엘리베이터 부품 팀이 일반적으로 따르는 일반적인 패턴이 요약되어 있습니다.
| 건물 또는 엘리베이터 프로필 | 일반적으로 일치하는 가이드 슈 유형 |
|---|---|
| 고층 승객용 엘리베이터 | 롤러 가이드 슈 |
| 중층 승객용 엘리베이터 | 롤러 가이드 슈 or elastic sliding guide shoe |
| 저속 승객용 엘리베이터 | 탄성 슬라이딩 가이드 슈 |
| 화물엘리베이터 | 고정 슬라이딩 가이드 슈 |
| 속도 업그레이드를 통한 현대화 | 롤러 가이드 슈 replacement |
엘리베이터 가이드 슈 교체 프로젝트를 진행하는 시설 팀은 종종 샘플을 요청하기 전에 동일한 프로필 일치에서 시작합니다. 맞춤형 엘리베이터 가이드 슈 기존 레일 폭과 슈 시트 치수를 맞추는 것이 가이드 슈 유형 자체를 맞추는 것만큼 중요하기 때문입니다.
가이드 슈 교체가 필요한 시기 인식
안내 신발은 점진적으로 마모되며 대부분의 엘리베이터 유지 관리 팀은 완전한 고장을 기다리기보다는 몇 가지 일관된 경고 신호를 감시하는 방법을 배웁니다. 자동차의 비정상적인 좌우 움직임, 자동차 프레임 상단이나 하단 근처에서 갈리는 소리나 삐걱거리는 소리, 신발 안감에 보이는 마모 홈이 가장 일반적인 초기 징후입니다.
엘리베이터 가이드 슈 교체 프로그램을 처리하는 소싱 팀은 일반적으로 주문하기 전에 레일 너비와 가이드 슈 시트 모두에 대해 일치하는 치수를 요청합니다. 왜냐하면 잘 만들어진 슈라도 기존 레일에 맞지 않으면 성능이 저하되기 때문입니다. 확립된 회사와 협력 엘리베이터 가이드 신발 공장 중국 공급 관계 기반은 생산 팀이 기존 툴링에 대해 직접 레일 프로파일 도면을 참조할 수 있기 때문에 이러한 일치 프로세스를 단축하는 경우가 많습니다.
Ningbo Yinzhou Fukangda 엘리베이터 부품 공장 소개
Ningbo Yinzhou Fukangda Elevator Parts Factory는 2006년에 설립되었으며 중국 절강성 닝보시 Yinzhou 지구 Da'ao 산업 단지에 위치하고 있습니다. 이 회사는 엘리베이터 부품의 연구, 개발, 생산 및 판매에 중점을 두고 있으며, 국내외 엘리베이터 공급망에 서비스를 제공하는 엘리베이터 가이드 슈 제조업체이자 엘리베이터 가이드 레일 회사로 활동하고 있습니다.

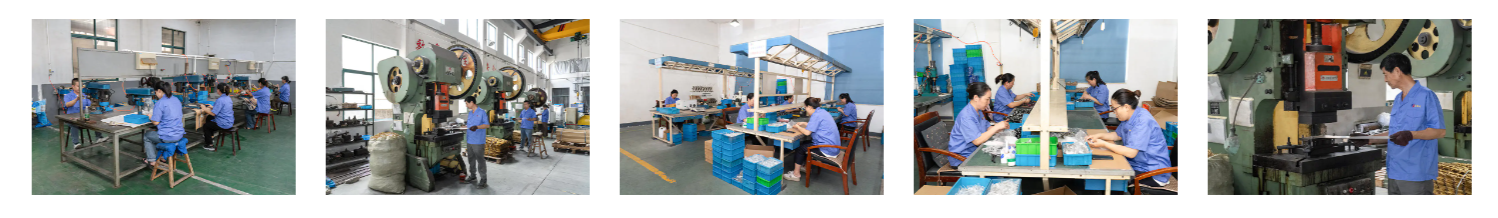

생산 센터는 성숙한 조립 라인 및 검사 절차와 함께 다양한 고급 하드웨어 및 플라스틱 처리 장비를 운영하여 모든 생산 배치에서 정밀도, 품질 및 안정적인 공급 연속성을 지원합니다. 로서 OEM 엘리베이터 가이드 슈 그리고 중국 엘리베이터 가이드 신발 제조 업체 , Fukangda는 Hitachi, Mitsubishi, Otis, Thyssen, Guangri, Kangli, Asia Pacific, Suzuki 및 Singlin 프로젝트 채널을 포괄하는 관계를 포함하여 국내 시장에서 운영되는 유명 엘리베이터 브랜드와 오랜 협력 관계를 구축해 왔으며, 이는 엘리베이터 부품 산업 내에서 수년간 일관된 공급을 통해 구축한 강력한 평판을 반영합니다.
자주 묻는 질문
이는 엘리베이터 카 또는 균형추와 가이드 레일 사이에 장착된 슬라이딩 또는 롤링 장치로 이동을 단일 수직 경로로 제한합니다.
레일 위의 카나 균형추를 안정시켜 엘리베이터가 위아래로 움직이는 동안 편향, 기울어짐 또는 흔들림을 방지합니다.
일반적인 설정에서는 자동차 프레임에 가이드 슈 4개, 균형추 프레임에 4개(각각 상단 및 하단 모서리에 위치)를 사용합니다.
좌석과 레일 본체는 일반적으로 금속인 반면, 신발 안감은 레일과의 마찰을 줄이기 위해 설계된 내마모성 소재인 경우가 많습니다.
가이드 레일은 다양한 표준 T자형 프로파일 크기로 제공되며 차량 중량, 속도 및 브래킷 사이의 레일 폭을 기준으로 올바른 크기가 선택됩니다.
레일은 샤프트 내부의 벽면 브래킷에 섹션별로 장착되고, 수직 정렬을 확인한 후 가이드 슈즈를 장착하기 전에 피시 플레이트와 결합됩니다.
기술자는 여러 지점에서 캘리퍼와 직진도 검사를 사용하여 샤프트를 따라 레일 폭, 작업면 평탄도 및 수직 정렬을 측정합니다.
